Culatra do Canhão 105mm da Viatura Leopard 1A1

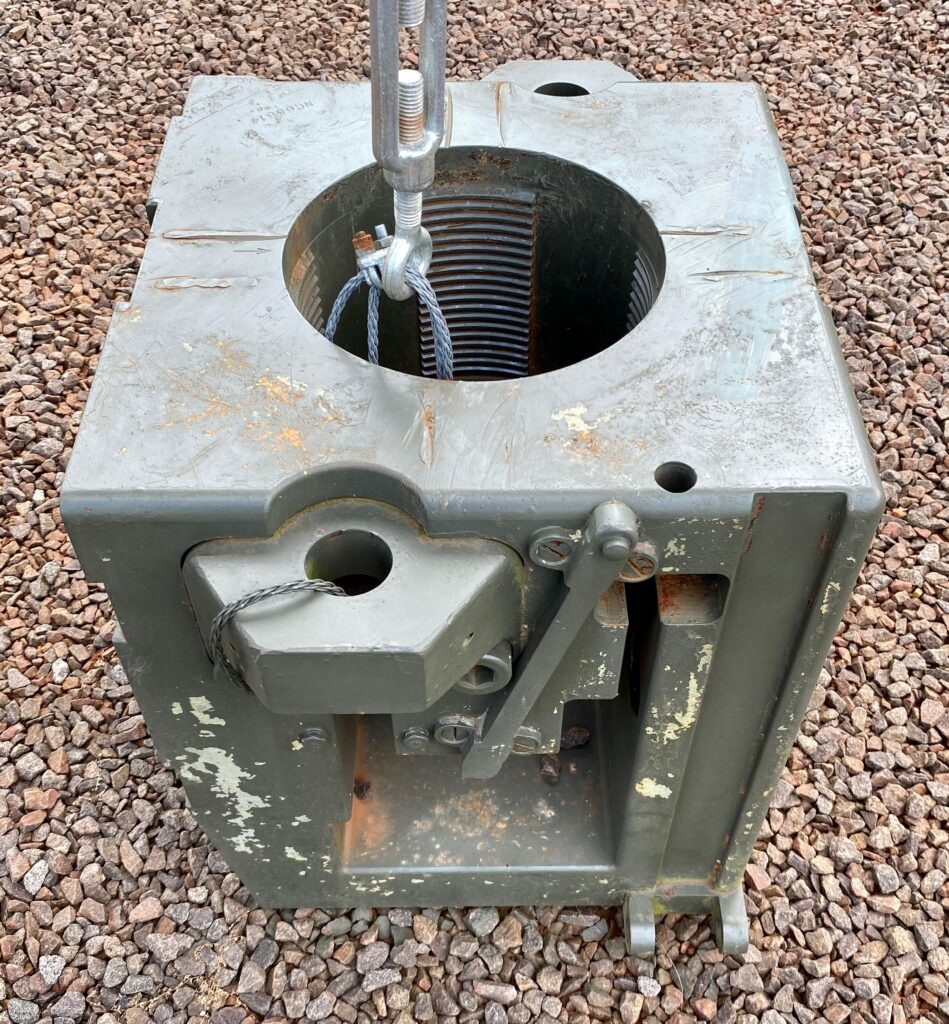

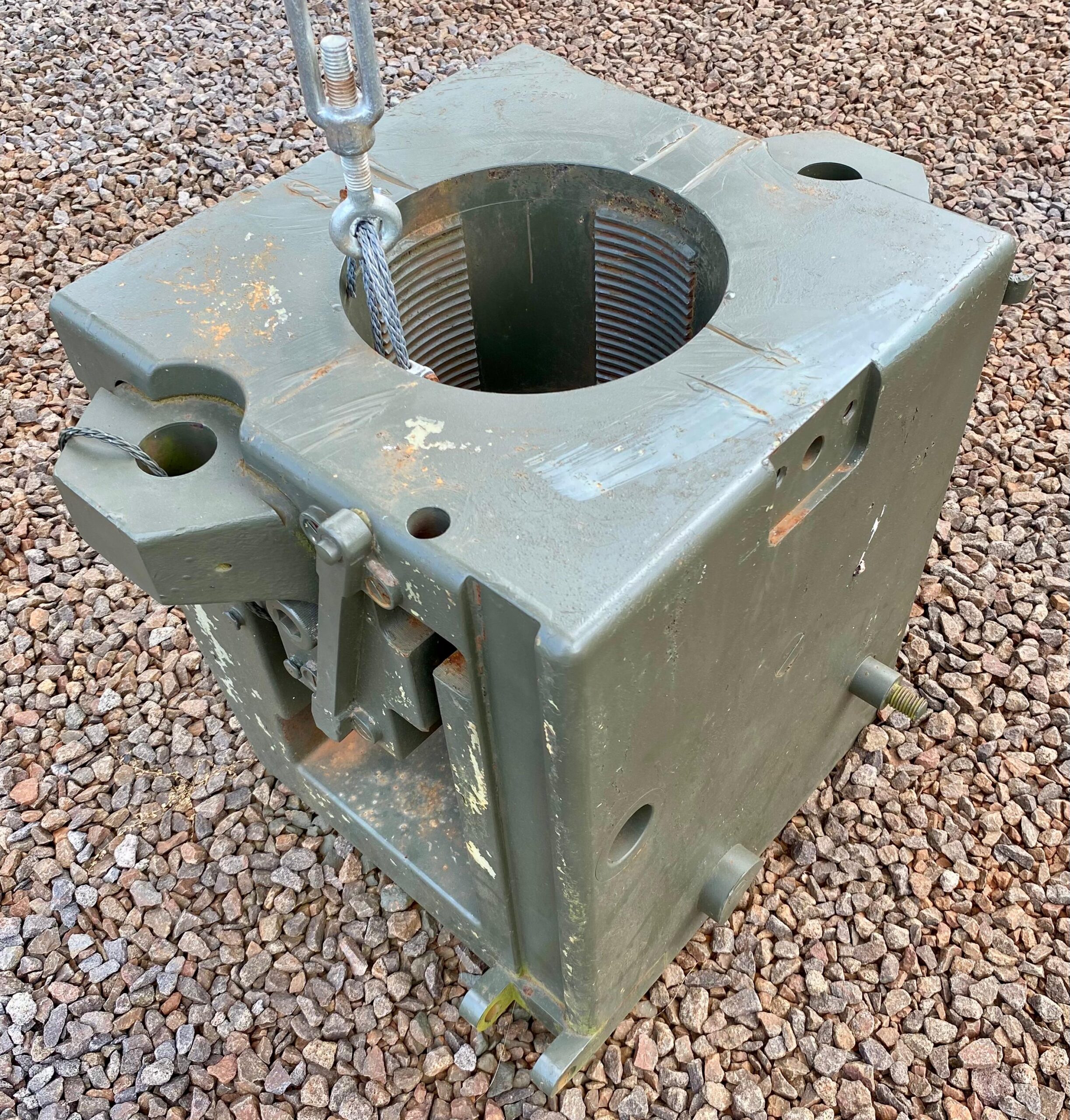

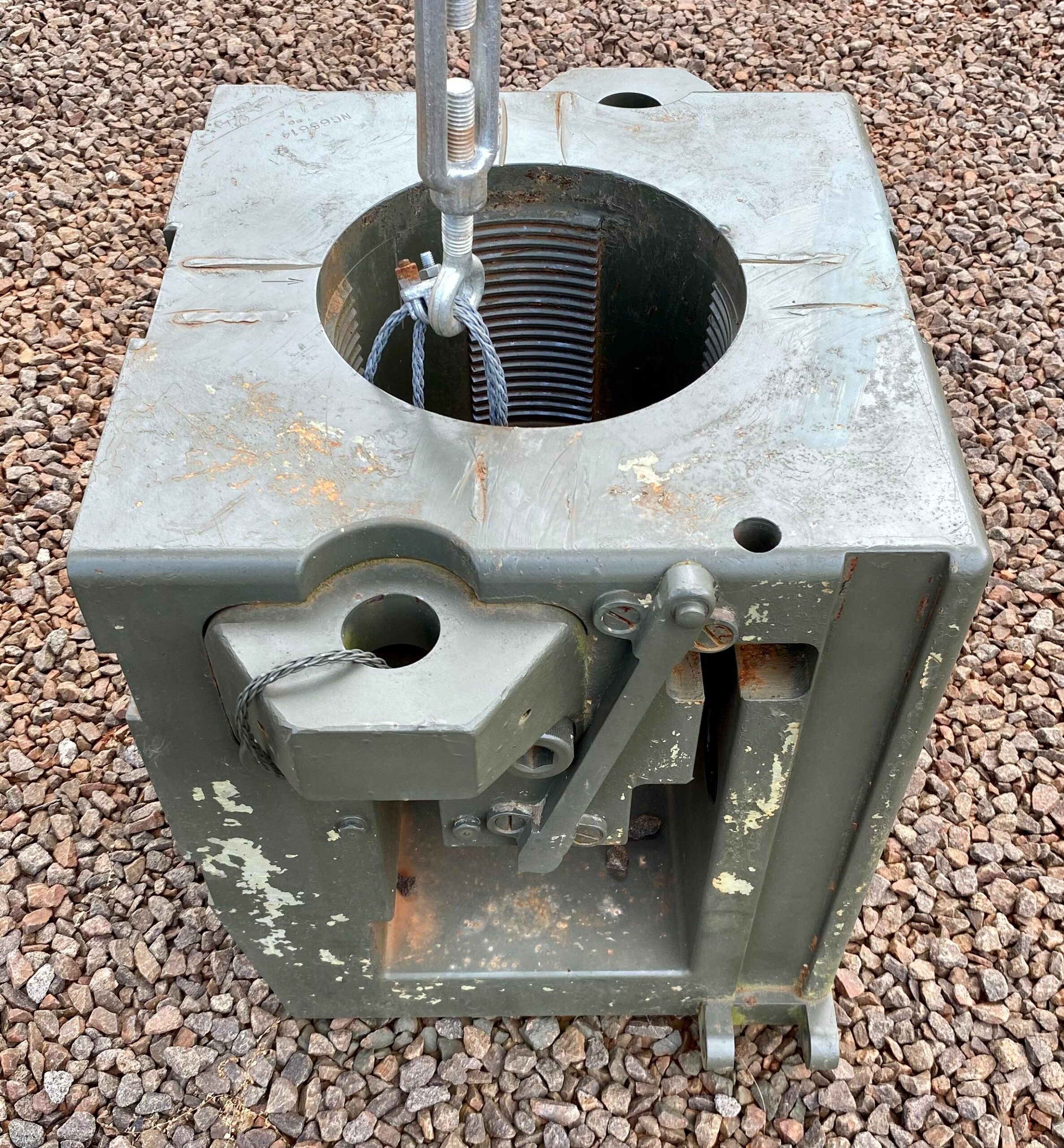

A Culatra faz parte do canhão 105mm. O bloco da culatra é situado na parte posterior do tubo, sendo composto do anel da culatra, da cunha, do mecanismo de abertura e fechamento, e dos componentes do sistema de disparo.

Guiado pelas barras localizadas sob e sobre o anel da culatra, o berço absorve a torção imprimida ao tubo quando da partida do projétil.

A cunha assegura o fechamento da câmara.

Na Cunha encontramos o elemento do disparo que são:

1-O relé do contato;

2-O contato elétrico com a mola e

3-O mecanismo de abertura.

O mecanismo de abertura compreende:

1-Alavanca de manejo (4) e sua trava (5);

2-Árvore de comando (6) e manivela de abertura (7);

3-Manivela de contato (8) com bloco de cobre (9);

4-Ejetores (10);

5-Mola de fechamento e sua caixa (1 1 ).
